Eigenschaften
- Garantie: 0.0
Überblick
Hohe Zug- und Schubkräfte (bis 2.500N) bei kompakter Bauform
Schutzklasse IP65
Integrierte Endlagenschalter (Limit-switches)
Hohe
Beschreibung
Der Linear-Elektrozylinder DSZY4 ist ausgestattet mit einer Trapezgewindespindel (ACME screw),
Bei diesem Elektrozylinder handelt es sich um einen kleinen, kompakten und leichten DC-Linearantrieb mit hohen Kräften. Durch eine integrierte Diodenschaltung, erfolgt eine schnelle Richtungsumkehrung durch einfache Spannungsumpolung des DC-Motors. Standardmäßig verfügen alle DSZY4 Typen über zwei integrierte, direkt mit dem DC-Motor verbundene, nicht einstellbare Endschalter.
Eine Überlastung des Antriebes kann durch eine separate Überwachung und Begrenzung des Stromes erreicht werden.
– Fahrzeugbau
– Hubtische
– Satelliten-Anlagen-Verstellung
– Krankenbetten
– Dachfenster
– Dachverstellung in Gewächshäusern
– Mobile Verkehrsschilder
– Prüfstände, z.B. Gaspedalverstellung
– Photovoltaik-Anlagen (Nachführung)
– Flugsimulatoren
– Klappenverstellung, z.B. an Schiffsmotoren
– Verriegelungen
– Roboter
–
Beschreibung: Drive System Europe by MSW Elektrozylinder DSZY4-12-50-200-STD-IP65 00070049 Hublänge 200 mm Schubkraft 2500 N 12 V/DC 1 St.

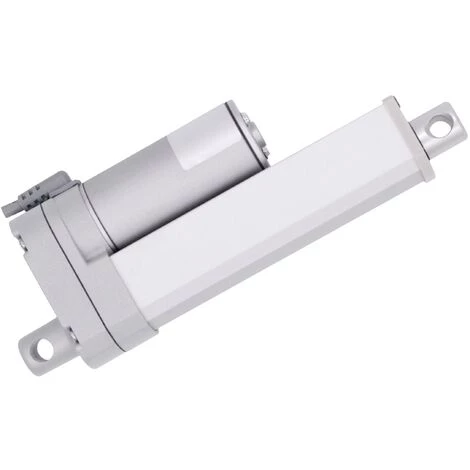

DC Linear-Motor DSZY4-12-50-200-IP65
Hohe Zug- und Schubkräfte (bis 2.500N) bei kompakter Bauform
Schutzklasse IP65
Integrierte Endlagenschalter (Limit-switches)
Hohe Selbsthemmung
Der Linear-Elektrozylinder DSZY4 ist ausgestattet mit einer Trapezgewindespindel (ACME screw),
Bei diesem Elektrozylinder handelt es sich um einen kleinen, kompakten und leichten DC-Linearantrieb mit hohen Kräften. Durch eine integrierte Diodenschaltung, erfolgt eine schnelle Richtungsumkehrung durch einfache Spannungsumpolung des DC-Motors. Standardmäßig verfügen alle DSZY4 Typen über zwei integrierte, direkt mit dem DC-Motor verbundene, nicht einstellbare Endschalter.
Eine Überlastung des Antriebes kann durch eine separate Überwachung und Begrenzung des Stromes erreicht werden.
– Fahrzeugbau
– Hubtische
– Satelliten-Anlagen-Verstellung
– Krankenbetten
– Dachfenster
– Dachverstellung in Gewächshäusern
– Mobile Verkehrsschilder
– Prüfstände, z.B. Gaspedalverstellung
– Photovoltaik-Anlagen (Nachführung)
– Flugsimulatoren
– Klappenverstellung, z.B. an Schiffsmotoren
– Verriegelungen
– Roboter
– usw.
Technische Daten:
Geschwindigkeit (max.): 6 mm/s · Hublänge: 200 mm · Nennspannung: 12 V/DC · Nennstrom: 4.2 A · Schubkraft: 2500 N · Schutzart: IP65 · Temperatur (max.): +65 °C · Temperatur (min.): -20 °C · Umgebungstemperatur (max.): +65 °C · Umgebungstemperatur (min.): -20 °C · Weitere technische Daten: Statische Haltekraft: Bis 2000 Nm · Grundgehäuse: Zinklegierung · Einschaltdauer 25% entspricht bei 10 einer Einschaltdauer von 2,5
